8622E Serie

  • Flachbandkabel-Steckverbinder
  • top_rosh.gif

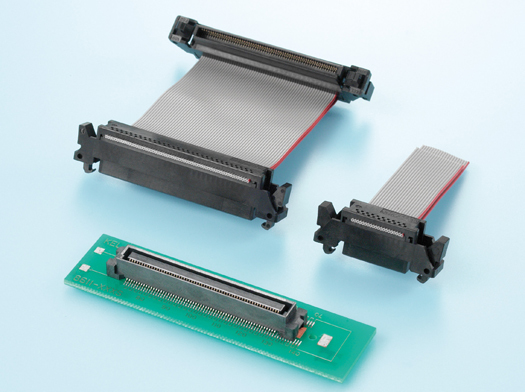

IDC-Steckverbinder mit 0,635-mm-Raster für Flachbandkabel (#30 AWG)

- Das Board für Kabelanschlüsse des 8622E-Serie sorgen für den Anschluss von zwei überlagerten Flachkabel mit 0,635 mm Pitch.

Während diese Serie von KELs einzigartigem Auswurfmechanismus für einfachen einhändigen Einschub und Abzug Gebrauch macht, trägt sie zu einer noch höheren Effizienz bei Montagearbeiten bei.

Die Steckverbinder der Serie 8622E wurden so falsch Steckereinsetzbereich verhindern geformt, und sie bieten auch ein erhebliches Maß an Dauerhaftigkeit unter Verdrehung.

Trotz der Kompaktheit dieser Anschlüsse, theirhighly zuverlässige Konstruktion verfügt auch über eine effektive Länge von 1,4 mm verbunden: Darüber hinaus sind die Produkte der Serie 8622E vollständig konform mit der RoHS-Richtlinie.

*8622 (Buchse; kabelseitiger Steckverbinder) ist nur in Verbdingung mit einem Kabel erhältlich.
Für technische Fragen oder kundenspezifische Anfragen kontaktieren Sie bitte unsere Verkaufsstellen.

Anwendungen

Eigenschaften

・Platine-zu-Kabel-Verbinder mit 0,635-mm-Raster.

・Hochzuverlässige Konstruktion mit wirksamem Kontaktversatz von 1,4 mm.

・IDC für 0,635-mm-Flachbandkabel (#30 AWG)

・One-touch Locking Auswurfszstem.

・PCB Verbinder (Stecker, 8630E Serie) kann mit 8601-Serie passen.

・Vier Größen: 40, 80, 100 und 120 Pole.

・Variationen der Verwendung verschiedener Arten von Verbindern zur Verfügung, da zwei Kabel wird Befestigung an dem Verbinder (8622E) in Schichten.
Zum Beispiel ist es möglich, 8622E Reihe zu einer Seite des Kabels und zwei der KEL 8925 und / oder 8825E Reihe mit dem anderen zu bedienen.

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes Nylon 66 (UL94V-0), Schwarz
*8622X (Kabel-Steckverbinder)
Glasgefülltes LCP (UL94V-0), Schawrz
*8630E (Platinen-Steckverbinder)
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Elektrische Eigenschaften
Stromstärke 0,5 A pro Kontakt
Kontaktwiderstand max. 50 mΩ
Dielektrische Stehspannung 200 V Wechselstrom für 1 Minute
Isolationswiderstand min. 100 MΩ bei 250 V Gleichstrom
Betriebstemperatur -40 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:25Treffer
Part Number Produktübersicht
8622E-040 Rastermaß 0,635 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, Auswurfhebel, 40-polig
8622E-080 Rastermaß 0,635 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, Auswurfhebel, 80-polig
8622E-100 Rastermaß 0,635 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, Auswurfhebel, 100-polig
8622E-120 Rastermaß 0,635 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, Auswurfhebel, 120-polig
8622EN-040 Rastermaß 0,635 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, Auswurfhebel, 40-polig
8622EN-080 Rastermaß 0,635 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, Auswurfhebel, 80-polig
8622EN-100 Rastermaß 0,635 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, Auswurfhebel, 100-polig
8622EN-120 Rastermaß 0,635 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, Auswurfhebel, 120-polig
8622R-040 Rastermaß 0,635 mm, IDC für FC-Steckverbinder 0,635 mm (AWG#30), Buchse (kabelseitiger Steckverbinder), Auswurfhebel, ohne Zugentlastung, 40-polig
8622R-080 Rastermaß 0,635 mm, IDC für FC-Steckverbinder 0,635 mm (AWG#30), Buchse (kabelseitiger Steckverbinder), Auswurfhebel, ohne Zugentlastung, 80-polig
