USLS Serie

  • Steckverbinder für Mikro-Koaxialkabel
  • top_rosh.gif

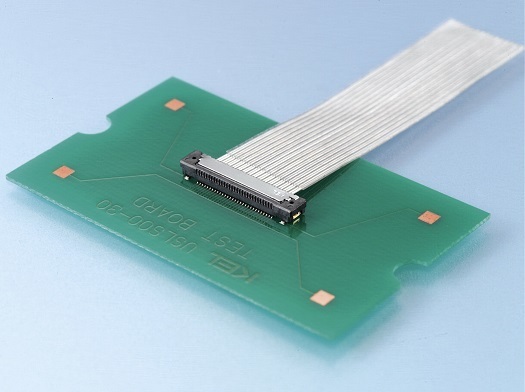

0,4-mm-Raster-I.D.C.- Steckverbinder für Mikro-Koaxialkabel (#42 AWG), Stapeltyp

Die USLS-Serie bietet eine Standard-Verbindungsvariante unserer USL-Serie des I.D.C.-Steckverbinders für 0,4-mm-Raster mit ultrafeinen Koaxialkabel (#42 AWG).

Da Montagekonfigurationen in Mobiltelefonen und anderen ähnlichen Geräten immer dichter und kompakter werden, wird es zunehmend schwieriger, platinenseitige Steckverbinder zu montieren.

Als Reaktion darauf haben wir die Steckverbinder der USLS-Serie mit einer effektiven gekoppelten Länge von nur 0,35 mm sowie einer Niedrigprofil-Stapelhöhe von 1,65 mm entwickelt.

Darüber hinaus wurden unsere USLS-Steckverbinder so konzipiert, dass sie im Hinblick auf Verdrehungen vorteilhaft funktionieren, was häufig ein Problem in stapelmontierten Konfigurationen ist.

Vorteilhaftes Koppeln steigert die Effektivität während der Montage, und zusätzlich wurden Varianten mit 20, 30 und 40 Kontakten verfügbar gemacht.

Varianten des Stapeltyps bieten Unterstützung für die Kombination von geraden und abgewinkelten Steckverbindern.

Darüber hinaus sind diese Steckverbinder auch ideal für flexible Anwendungen, bei denen Kabel bei der Endmontage in Mobiltelefonen und dergleichen durch Gelenke (von 4,0 mm im Durchmesser an) geführt werden.

Anwendungen

Eigenschaften

・Konzipiert für Mikro-Koaxialkabel (#42 AWG)

・Ultraniedriges Profil von 1,65 mm (0,065") mit 0,4-mm-Raster

・Verbindungsmaße: 3,05 mm (0,120")

・Der Stecker (Kabelseite) mit einer Breite von 3,05 mm ermöglicht das Einführen der Kabel durch enge Gelenkwellen

・Drei Größen: 20, 30 und 40 Pole

・Bessere Erdungsleistung für verbesserte Eigenschaften der Datenübertragung

・Effektive gekoppelte Länge von 0,35 mm

・Mit Nickelisolierschicht auf den Kontakten der Platinenseite ausgestattet, um ein Abheben beim Löten zu verhindern

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes LCP (UL94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Nickelisolierschicht (Plattenseite)
Gehäusematerial Kupferlegierung
Gehäusebeschichtung Gold über Nickel
Ein Teil Zinn-Kupfer
Abdeckungsmaterial Glasgefülltes LCP (UL94V-0), Schwarz
Adsorptionsbandmaterial [USLS00]Polyethylen
Elektrische Eigenschaften
Stromstärke 0,25 A pro Kontakt
Kontaktwiderstand Max. 100 mΩ (außer für Kabelwiderstand)
Dielektrische Stehspannung 200 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 100 MΩ bei 250 V Gleichstrom
Betriebstemperatur -40 °C bis +85 °C
Kompatibles Kabel AWG#42

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:12Treffer
Part Number Produktübersicht
USLS00-20-A Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 500 Stück pro Rolle, 20-polig
USLS00-20-B Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 1000 Stück pro Rolle, 20-polig
USLS00-20-C Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 3000 Stück pro Rolle, 20-polig
USLS00-30-A Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 500 Stück pro Rolle, 30-polig
USLS00-30-B Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 1000 Stück pro Rolle, 30-polig
USLS00-30-C Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 3000 Stück pro Rolle, 30-polig
USLS00-40-A Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 500 Stück pro Rolle, 40-polig
USLS00-40-B Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 1000 Stück pro Rolle, 40-polig
USLS00-40-C Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Buchse (boardseitiger Steckverbinder), Lieferform: 3000 Stück pro Rolle, 40-polig
USLS20-20 Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stapelstecker, Stecker (kabelseitiger Steckverbinder), 20-polig
Produktliste:12Treffer
