USL Serie

  • Steckverbinder für Mikro-Koaxialkabel
  • top_rosh.gif

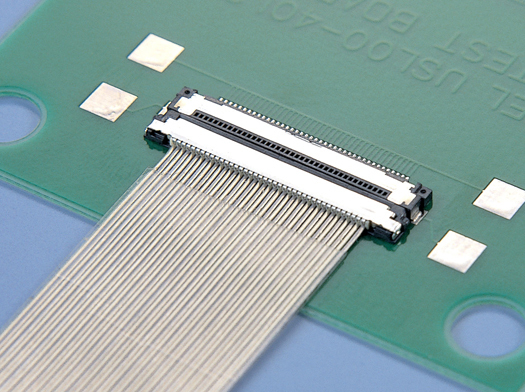

0,4-mm-Raster-I.D.C.- Steckverbinder für Mikro-Koaxialkabel (#42 AWG)

Der I.D.C.-Steckverbinder unserer USL-Serie ist geeignet für ultrafeine Koaxialkabel im 0,4-mm-Raster (#42 AWG).

Er macht vollen Gebrauch von KEL’s technischer Kompetenz in der Stapelmontage bzw.

in der Kabelverbindung.

Während des Entwicklungsprozesses wurden beträchtliche Bemühungen auf die Perfektion einer Serie von Steckverbindern gerichtet, die – besonders im Hinblick auf Datenübertragung – die Beeinträchtigungen der vorteilhaften Eigenschaften des Koaxialkabels verringern würden.

Durch Einschalen des plattenseitigen Steckverbinders in einem Metallgehäuse, erzielten wir gleichzeitige Verbesserungen in der Rauschfestigkeit, Komponentenstärke und Erdungsleistung.

Die Steckverbinder dieser Serie verfügen über ein Raster von 0,4 mm und eine niedrige Montagehöhe von nur 1,0 mm.

Im Vergleich mit unserer aktuellen SSL-Serie von Steckverbindern für ultrafeine Koaxialkabel mit 0,5-mm-Raster, erzielt die USL-Serie eine bedeutende Verringerung von ungefähr 50% hinsichtlich des gekoppelten Umfangs und trägt somit in hohem Maße zur Gewichtsminderung und Geräteverkleinerung bei.

Dieses Produkt zeichnet sich durch einen abgewinkelten Steckverbinder auf der Platinenseite und einen geraden Typ auf der Kabelseite aus; darüber hinaus sind Varianten mit 30 und 40 Kontakten erhältlich.

Anwendungen

Eigenschaften

・Ultrafeines Raster von 0,4 mm

・Niedrigprofil 1 mm

・Mehr als 50% Raumersparnis im Vergleich zu unserer

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes LCP (UL94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Gehäusematerial Kupferlegierung
Gehäusebeschichtung Zinn-Kupfer über Nickel
IDC-Abdeckungsmaterial Glasgefülltes LCP (UL94V-0), Weiß
Elektrische Eigenschaften
Stromstärke 0,25 A pro Kontakt
Kontaktwiderstand Max. 100 mΩ
Dielektrische Stehspannung 200 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 100 MΩ bei 250 V Gleichstrom
Betriebstemperatur -40 °C bis +85 °C
Kompatibles Kabel AWG#42

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:12Treffer
Part Number Produktübersicht
USL00-20L-A Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 500 Stück pro Rolle, 20-polig
USL00-20L-B Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 1000 Stück pro Rolle, 20-polig
USL00-20L-C Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 3000 Stück pro Rolle, 20-polig
USL00-30L-A Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 500 Stück pro Rolle, 30-polig
USL00-30L-B Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 1000 Stück pro Rolle, 30-polig
USL00-30L-C Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 3000 Stück pro Rolle, 30-polig
USL00-40L-A Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 500 Stück pro Rolle, 40-polig
USL00-40L-B Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 1000 Stück pro Rolle, 40-polig
USL00-40L-C Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Buchse (boardseitiger Steckverbinder), gewinkelt, Lieferform: 3000 Stück pro Rolle, 40-polig
USL20-20S Rastermaß 0,4 mm, IDC-Steckverbinder für Mikrokoaxialkabel (#42 AWG), Stecker (kabelseitiger Steckverbinder), gerade, 20-polig
