XSLS Serie
- Steckverbinder für Mikro-Koaxialkabel

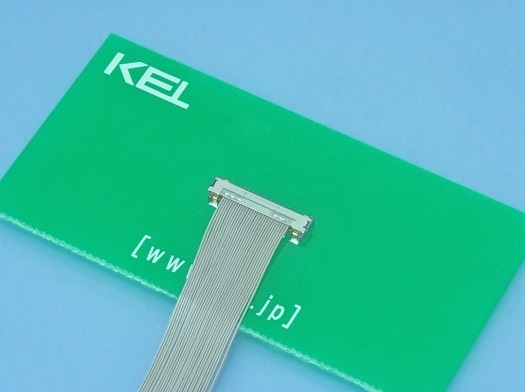

Steckverbinder für Mikro-Koaxialkabel mit 0,25-mm-Raster, Stapeltyp
- Die XSLS-Serie verfügt über ein 0,25-mm-Raster, das kleinste in der Branche, und ist für Mikro-Koaxialkabel #42 AWG, #44 AWG und #46 AWG konzipiert.
Hochzuverlässige Konstruktion mit wirksamem Kontaktversatz von 0,31 mm.
Niedrigprofil-Stapelhöhe von 1,44 mm entwickelt.
Anwendungen
Eigenschaften
-
・ltraniedriges Profil von 1,44 mm.
・Für Mikro-Koaxialkabel. (#42 AWG, #44 AWG und #46 AWG)
・Es kann durch schmale Bereiche wie kleine Scharnierlöcher auch nach Kabelkonfektion gestellt werden.
・Due to that the bottom of the connector is covered with resin, circuit may be printed under the connector.
・Signalanschlüsse werden durch Impulserhitzung in einem einzelnen Ansatz gelötet und halten eine stabile & hochzuverlässige Verbindung aufrecht.
・Kann automatisch oder manuell platziert werden.
Spezifikationen
-
Material und Beschichtung Isolatormaterial Glasgefülltes LCP (UL94V-0), Schwarz
(XSLS00: Kabel-Steckverbinder)
Anorganischer Füllstoff LCP (UL94V-0), Schwarz
(XSLS20: Platinen-Steckverbinder)Kontaktmaterial Kupferlegierung Kontaktbeschichtung Gold über Nickel Gehäusematerial Rostfrei Gehäusebeschichtung Gold über Nickel Schalenmaterial rostfrei Shell-Finish Vernickelte Basis, vergoldete Oberfläche -
Elektrische Eigenschaften Stromstärke 0,3 A pro Kontakt Kontaktwiderstand max. 100 mΩ Dielektrische Stehspannung 90 V Wechselstrom für 1 Minute Isolationswiderstand -40 °C bis +85 °C Betriebstemperatur -40 °C bis +85 °C Einsetzen und Herausziehen Haltbarkeit 30 Mal Kompatibles Kabel AWG # 42/44/46 (äußerster Durchmesser: 0,235 mm MAX.)
Herunterladen Dokument
| Katalog |
|
|---|---|
| Paarungsliste |
|
| Produktübersicht |
|
Produktliste
| Part Number | Produktübersicht |
|---|---|
| XSLS00-30-A | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, Mit Adsorption Band, 30-polig, 500 Stück pro Rolle |
| XSLS00-30-B | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, Mit Adsorption Band, 30-polig, 1000 Stück pro Rolle |
| XSLS00-30-C | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, Mit Adsorption Band, 30-polig, 3000 Stück pro Rolle |
| XSLS00-40-A | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, Mit Adsorption Band, 40-polig, 500 Stück pro Rolle |
| XSLS00-40-B | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, Mit Adsorption Band, 40-polig, 1000 Stück pro Rolle |
| XSLS00-40-C | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, Mit Adsorption Band, 40-polig, 3000 Stück pro Rolle |
| XSLS00-52-B | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, Mit Adsorption Band, 52-polig, 1000 Stück pro Rolle |
| XSLS01-30-A | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, ohne Adsorption Band, 30-polig, 500 Stück pro Rolle |
| XSLS01-30-B | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, ohne Adsorption Band, 30-polig, 1000 Stück pro Rolle |
| XSLS01-30-C | Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#42 AWG /#44 AWG / #46 AWG), Stapeltyp, Buchse (boardseitiger Steckverbinder), SMT-Ausführung, ohne Adsorption Band, 30-polig, 3000 Stück pro Rolle |
