XSL Serie

  • Steckverbinder für Mikro-Koaxialkabel
  • top_rosh.gif

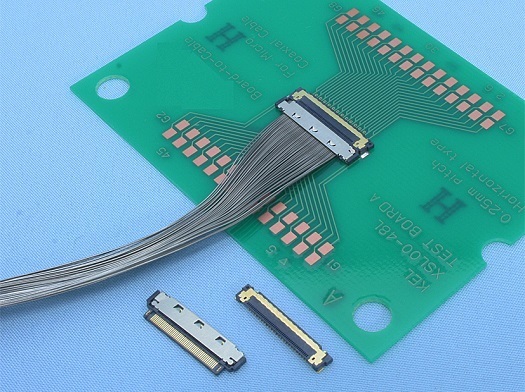

Steckverbinder für Mikro-Koaxialkabel mit 0,25-mm-Raster

Die XSL-Serie verfügt über ein 0,25-mm-Raster, das kleinste in der Branche, und ist für Mikro-Koaxialkabel #44 AWG und 46 AWG konzipiert.

Hochzuverlässige Konstruktion mit wirksamem Kontaktversatz von 0,51 mm.

Die XSL-Serien werden so konstruiert, dass sie die großartige Datenübertragungsleistung der Koaxialkabel an den Verbindungspunkten nicht reduzieren.

Das Bodengehäuse des kabelseitigen Steckverbinders und das gesamte Gehäuse des Platinenseitigen Steckverbinders sind für den sicheren Kontakt mit Gold beschichtet, während mehrfache Erdungsanschlüsse für verbesserte Datenübertragung und Störstromschutz sorgen.

Anwendungen

Eigenschaften

・Ultraniedriges Profil von 1 mm

・Für Mikro-Koaxialkabel. (#44 AWG, #46 AWG)

・Signalanschlüsse werden durch Impulserhitzung in einem einzelnen Ansatz gelötet und halten eine stabile & hochzuverlässige Verbindung aufrecht

・Mehrfach-Erdungsanschlüsse für verbesserte Datenübertragung und Störstromschutz

・Hochzuverlässige Konstruktion mit wirksamem Kontaktversatz von 0,51 mm

・Das Bodengehäuse des kabelseitigen Steckverbinders und das gesamte Gehäuse des platinenseitigen Steckverbinders sind für den sicheren Kontakt mit Gold beschichtet

・Kann automatisch oder manuell platziert werden

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes LCP (UL94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Gehäusematerial Kupferlegierung (Stecker, Basis für die Buchse)
Gehäusebeschichtung Gold über Nickel (Stecker, Basis für die Buchse)
Gehäuse-2-Material Nickel-Silber (Abdeckung für Stecker)
Elektrische Eigenschaften
Stromstärke 0,25 A pro Kontakt
Kontaktwiderstand Max. 100 mΩ
Dielektrische Stehspannung 90 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 50 MΩ bei 100 V Gleichstrom
Betriebstemperatur -40 °C bis +85 °C
Kompatibles Kabel AWG # 44/46 (äußerster Durchmesser: MAX. 0,235 mm)

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:4Treffer
Part Number Produktübersicht
XSL00-48L-A Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#44 AWG / #46 AWG), Buchse (boardseitiger Steckverbinder), gewinkelte SMT-Ausführung, 48-polig, 500 Stück pro Rolle
XSL00-48L-B Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#44 AWG / #46 AWG), Buchse (boardseitiger Steckverbinder), gewinkelte SMT-Ausführung, 48-polig, 1000 Stück pro Rolle
XSL00-48L-C Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel und diskretes Leitungskabel (#44 AWG / #46 AWG), Buchse (boardseitiger Steckverbinder), gewinkelte SMT-Ausführung, 48-polig, 3000 Stück pro Rolle
XSL20-48S Rastermaß 0,25 mm, Steckverbinder für Mikrokoaxialkabel (#44 AWG / #46 AWG), Stecker (kabelseitiger Steckverbinder), gerade, 48-polig
