3250 Serie

  • Leiterplattenrandverbinder
  • top_rosh.gif

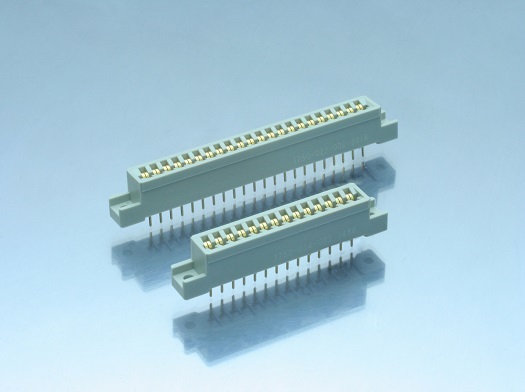

Platinen-Steckverbinder im 4 mm Raster

Platinen-Steckverbinder im 4 mm Raster
Verwendet hauptsächlich in Industrieanlagen.
Anwendbar auf die KEL RUGGED-Serie.

Anwendungen

Eigenschaften

・Zwei Kontaktarten sind erhältlich: Löttyp und Tauchlöttyp.

・Vier Polzahlen sind erhältlich, von 10 bis 22 Pins.

・Eine Positionierstange ist erhältlich.

Spezifikationen

Material und Beschichtung
Isolatormaterial Polykarbonat (mit Fiberglas) UL94V-0, grau
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Anwendbare Platine 1,6 mm dick
Elektrische Eigenschaften
Stromstärke 2 A pro Kontakt
Kontaktwiderstand Max. 16 mΩ
Dielektrische Stehspannung 1600 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 5000 MΩ bei 500 V Gleichstrom
Einschubkraft Max. 500 g/Paar
Abzugskraft Min. 60 g/Paar
Betriebstemperatur -30 °C bis +85 °C

Herunterladen Dokument

Produktübersicht

Produktliste


Produktliste:8Treffer
Part Number Produktübersicht
3250-010-001 Direktsteckverbinder, Rastermaß 4 mm, DIP, 10-polig
3250-010-002 Direktsteckverbinder, Rastermaß 4 mm, DIP, 10-polig
3250-014-001 Direktsteckverbinder, Rastermaß 4 mm, DIP, 14-polig
3250-014-002 Direktsteckverbinder, Rastermaß 4 mm, DIP, 14-polig
3250-018-001 Direktsteckverbinder, Rastermaß 4 mm, DIP, 18-polig
3250-018-002 Direktsteckverbinder, Rastermaß 4 mm, DIP, 18-polig
3250-022-001 Direktsteckverbinder, Rastermaß 4 mm, DIP, 22-polig
3250-022-002 Direktsteckverbinder, Rastermaß 4 mm, DIP, 22-polig
