1258N Serie

  • Leiterplattenrandverbinder
  • top_rosh.gif

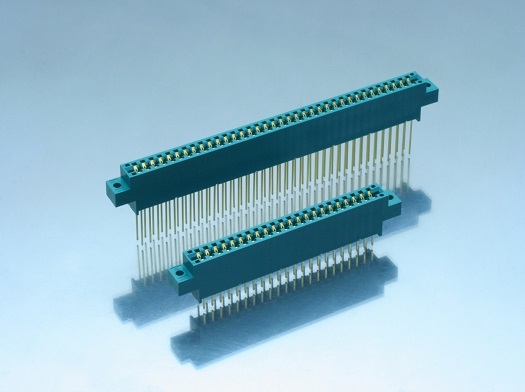

Leiterplatten-Steckverbinder mit 3,96-mm-Raster

Die Serie 1258N der Card Edge-Steckverbinder zeichnet sich durch ein Raster von 3,96 mm aus.

Diese Card Edge-Steckverbinder kommen hauptsächlich in industriellen Geräten zum Einsatz und können als Teil der Serie KEL Rugged verwendet werden.

Anwendungen

Eigenschaften

・3,96-mm Raster

・Sechs Größen: 44, 56, 60, 72, 86 und 88 Pole

・Zweifachanschlüsse

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes P.B.T. (UL94V-0), Grün
Kontaktmaterial Kontaktmaterial
Kontaktbeschichtung Gold über Nickel
Anwendbare Platine 1,6 mm dick
Elektrische Eigenschaften
Stromstärke 3 A pro Kontakt
Kontaktwiderstand Max. 10 mΩ
Dielektrische Stehspannung 1600 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 5000 MΩ bei 500 V Gleichstrom
Einschubkraft Max. 500 g/Paar
Abzugskraft Min. 28 g/Paar
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Produktübersicht

Produktliste


Produktliste:12Treffer
Part Number Produktübersicht
1258N-044-032 Direktsteckverbinder, Rastermaß 3,96 mm, DIP, 44-polig
1258N-044-132 Direktsteckverbinder, Rastermaß 3,96 mm, WIRE-WRAP, 44-polig
1258N-056-032 Direktsteckverbinder, Rastermaß 3,96 mm, DIP, 56-polig
1258N-056-132 Direktsteckverbinder, Rastermaß 3,96 mm, WIRE-WRAP, 56-polig
1258N-060-032 Direktsteckverbinder, Rastermaß 3,96 mm, DIP, 60-polig
1258N-060-132 Direktsteckverbinder, Rastermaß 3,96 mm, WIRE-WRAP, 60-polig
1258N-072-032 Direktsteckverbinder, Rastermaß 3,96 mm, DIP, 72-polig
1258N-072-132 Direktsteckverbinder, Rastermaß 3,96 mm, WIRE-WRAP, 72-polig
1258N-086-032 Direktsteckverbinder, Rastermaß 3,96 mm, DIP, 86-polig
1258N-086-132 Direktsteckverbinder, Rastermaß 3,96 mm, WIRE-WRAP, 86-polig
Produktliste:12Treffer
