4820 Serie

  • Leiterplattenrandverbinder
  • top_rosh.gif

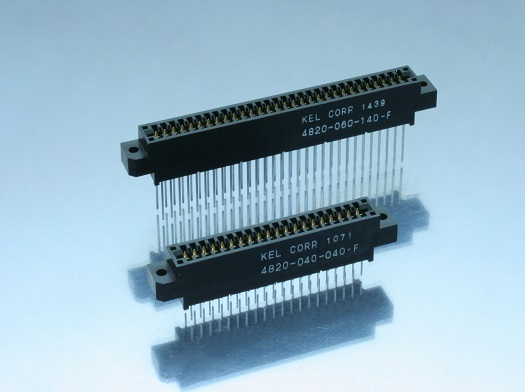

Leiterplatten-Steckverbinder mit 3,18-(3,175)-mm-Raster

Die Serie 4820 der Card Edge-Steckverbinder zeichnet sich durch ein Raster von 3,175 mm aus.

Diese Card Edge-Steckverbinder kommen hauptsächlich in industriellen Geräten zum Einsatz und können als Teil der Serie KEL RK (100 Kontakte) verwendet werden.

Anwendungen

Eigenschaften

・3,175-mm-Raster

・Zweifachanschlüsse

・Vier Größen: 40, 60, 80 und 100 Pole

・Akzeptiert 1,6-mm dicke Platine

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes P.B.T. (UL94V-0)
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel (Kontaktbereich)
Zinn-Kupfer über Nickel (Anschlussbereich)
Anwendbare Platine 1,6 mm dick
Elektrische Eigenschaften
Stromstärke 3 A pro Kontakt
Kontaktwiderstand Max. 16 mΩ
Dielektrische Stehspannung 1600 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 5000 MΩ bei 500 V Gleichstrom
Einschubkraft Max. 412 g/Paar
Abzugskraft Min. 32 g/Paar
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Produktübersicht

Produktliste


Produktliste:8Treffer
Part Number Produktübersicht
4820-040-040-F Direktsteckverbinder, Rastermaß 3,18 mm, DIP, 40-polig
4820-040-140-F Direktsteckverbinder, Rastermaß 3,18 mm, WIRE-WRAP, 40-polig
4820-060-040-F Direktsteckverbinder, Rastermaß 3,18 mm, DIP, 60-polig
4820-060-140-F Direktsteckverbinder, Rastermaß 3,18 mm, WIRE-WRAP, 60-polig
4820-080-040-F Direktsteckverbinder, Rastermaß 3,18 mm, DIP, 80-polig
4820-080-140-F Direktsteckverbinder, Rastermaß 3,18 mm, WIRE-WRAP, 80-polig
4820-100-040-F Direktsteckverbinder, Rastermaß 3,18 mm, DIP, 100-polig
4820-100-140-F Direktsteckverbinder, Rastermaß 3,18 mm, WIRE-WRAP, 100-polig
