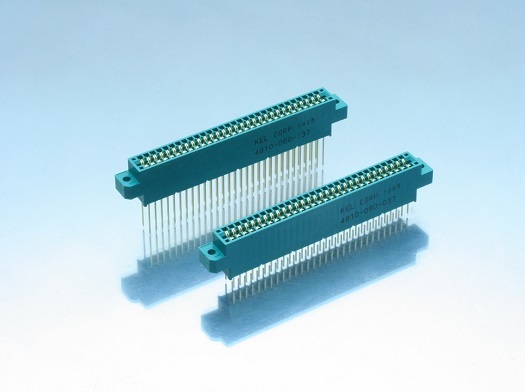

4810 Serie
- Leiterplattenrandverbinder
Leiterplatten-Steckverbinder mit 3,18-(3,175)-mm-Raster
Platinen-Steckverbinder im 3,175 mm Raster
Verwendet hauptsächlich in Industrieanlagen.
Anwendbar auf die KEL RUGGED-Serie und RK-Serie (100 Pins)
Anwendungen
Eigenschaften
-
・Zwei Kontaktarten sind erhältlich: Tauchlöttyp und Drahtwickeltyp.
・Vier Pin-Anzahlen sind erhältlich, von 40 bis 100 Pins.
・Eine Positionierstange ist erhältlich.
Spezifikationen
-
Material und Beschichtung Isolatormaterial PBT (mit Fiberglas) UL94V-0, grün Kontaktmaterial Kupferlegierung Kontaktbeschichtung Gold über Nickel (Kontaktbereich)
Zinn-Kupfer über Nickel (Anschlussbereich)Anwendbare Platine 1,6 mm dick -
Elektrische Eigenschaften Stromstärke 3 A pro Kontakt Kontaktwiderstand Max. 15 mΩ Dielektrische Stehspannung 1600 V Wechselstrom für 1 Minute Isolationswiderstand Min. 5000 MΩ bei 500 V Gleichstrom Einschubkraft Max. 560 g/Paar Abzugskraft Min. 28 g/Paar Betriebstemperatur -55 °C bis +85 °C
Herunterladen Dokument
| Produktübersicht |
|
|---|
Produktliste
Produktliste:8Treffer
| Part Number | Produktübersicht |
|---|---|
| 4810-040-037 | Direktsteckverbinder, Rastermaß 3,18 mm, DIP, 40-polig |
| 4810-040-137 | Direktsteckverbinder, Rastermaß 3,18 mm, WIRE-WRAP, 40-polig |
| 4810-060-037 | Direktsteckverbinder, Rastermaß 3,18 mm, DIP, 60-polig |
| 4810-060-137 | Direktsteckverbinder, Rastermaß 3,18 mm, WIRE-WRAP, 60-polig |
| 4810-080-037 | Direktsteckverbinder, Rastermaß 3,18 mm, DIP, 80-polig |
| 4810-080-137 | Direktsteckverbinder, Rastermaß 3,18 mm, WIRE-WRAP, 80-polig |
| 4810-100-037 | Direktsteckverbinder, Rastermaß 3,18 mm, DIP, 100-polig |
| 4810-100-137 | Direktsteckverbinder, Rastermaß 3,18 mm, WIRE-WRAP, 100-polig |
Produktliste:8Treffer
