936 Serie

  • Leiterplattenrandverbinder
  • top_rosh.gif

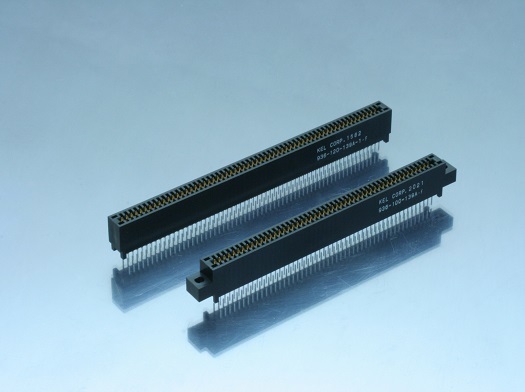

Platinen-Steckverbinder im 2,54 mm Raster

Hauptsächlich als Platinen-Steckverbinder für PCs verwendet.
Steckverbinder, Raster 2,54 mm, mit 100 und 120 Pins sind erhältlich.

Anwendungen

Eigenschaften

・Tauchlöttyp-Auslaufform

・Zwei Pin-Anzahlen sind erhältlich: 100 und 120 Pins.

・An 100-Pin-Steckverbindern sind zwei Typen erhältlich, mit oder ohne Flansch.

Spezifikationen

Material und Beschichtung
Isolatormaterial PBT (mit Fiberglas) UL94V-0
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel (Kontaktbereich)
Zinn-Kupfer über Nickel (Anschlussbereich)
Anwendbare Platine 1,6 mm dick
Elektrische Eigenschaften
Stromstärke 3 A pro Konctact
Kontaktwiderstand Max. 16 mΩ
Dielektrische Stehspannung 800 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 5000 MΩ bei 500 V Gleichstrom
Einschubkraft MAX. 412 g/ Paar
Abzugskraft MIN. 32 g/ Paar
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Produktübersicht

Produktliste


Produktliste:3Treffer
Part Number Produktübersicht
936-100-139A-1F Direktsteckverbinder, Rastermaß 2,54 mm, DIP, mind. 0,3 μm vergoldet, 100-polig
936-100-139A-F Direktsteckverbinder, Rastermaß 2,54 mm, DIP, mind. 0,3 μm vergoldet, 100-polig
936-120-139A-1F Direktsteckverbinder, Rastermaß 2,54 mm, DIP, mind. 0,3 μm vergoldet, 120-polig
Produktliste:3Treffer
