4630 Serie

  • Leiterplattenrandverbinder
  • top_rosh.gif

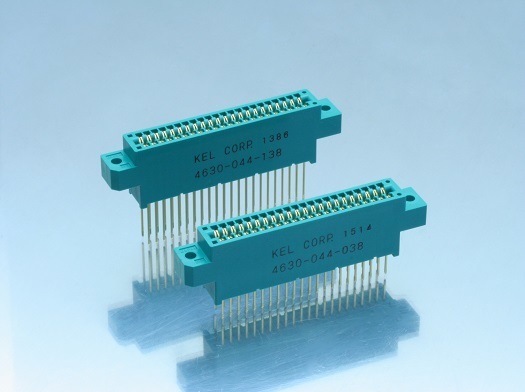

Platinen-Steckverbinder im 2,54 mm Raster

Ein Platinen-Steckverbinder mit 2,54 mm Raster.
Verwendet hauptsächlich in Industrieanlagen.
Anwendbar auf die KEL RUGGED-Serie und RK-Serie (72 und 100 Pins)

Anwendungen

Eigenschaften

・Zwei Kontaktarten sind erhältlich: Tauchlöttyp und Drahtwickeltyp.

・Sieben Pin-Anzahlen sind erhältlich, von 44 bis 100 Pins.

・Eine Positionierstange ist erhältlich.

Spezifikationen

Material und Beschichtung
Isolatormaterial PBT (mit Fiberglas) UL94V-0, grün
Kontaktmaterial Kupferlegierung
Kontaktoberfläche Vernickelte Basis, vergoldete Oberfläche
Anwendbare Platine 1,6 mm dick
Elektrische Eigenschaften
Stromstärke 3 A pro Anschluss
Kontaktwiderstand 16 mΩ und weniger
Widersteht Spannung von 800 V Wechselstrom, 1 Minute
Isolierwiderstand 500 V Gleichstrom, 5.000 MΩ und mehr
Einschubkraft: Maximal 4,04 N pro Paar.
Abzugskraft: Maximal 0,314 N pro Paar.
Betriebstemperatur -55℃ bis +85℃

Herunterladen Dokument

Produktübersicht

Produktliste


Produktliste:14Treffer
Part Number Produktübersicht
4630-044-038 Direktsteckverbinder, Rastermaß 2,54 mm, DIP, 44-polig
4630-044-138 Direktsteckverbinder, Rastermaß 2,54 mm, WIRE-WRAP, 44-polig
4630-048-038 Direktsteckverbinder, Rastermaß 2,54 mm, DIP, 48-polig
4630-048-138 Direktsteckverbinder, Rastermaß 2,54 mm, WIRE-WRAP, 48-polig
4630-056-038 Direktsteckverbinder, Rastermaß 2,54 mm, DIP, 56-polig
4630-056-138 Direktsteckverbinder, Rastermaß 2,54 mm, WIRE-WRAP, 56-polig
4630-060-038 Direktsteckverbinder, Rastermaß 2,54 mm, DIP, 60-polig
4630-060-138 Direktsteckverbinder, Rastermaß 2,54 mm, WIRE-WRAP, 60-polig
4630-072-038 Direktsteckverbinder, Rastermaß 2,54 mm, DIP, 72-polig
4630-072-138 Direktsteckverbinder, Rastermaß 2,54 mm, WIRE-WRAP, 72-polig
