8300/8400 Serie

  • Normenkonform Steckverbinder
  • top_rosh.gif

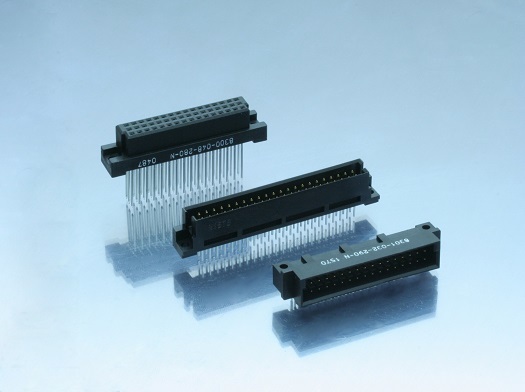

Zweiteilige-Steckverbinder DIN-Steckverbinder mit 2,54-mm-Raster

KEL hat durch Nutzung der Original-Konstruktionstechnologie und gesammelte Produktionserfahrung erfolgreich einen neuen ökonomischen DIN-Steckverbinder entwickelt.

DINSteckverbinder bieten niedrigere Kosten und höhere Kontaktleistung als Card Edge -Steckverbinder.

Die Verbindungszuverlässigkeit des DIN-Steckverbinders ist unabhängig von der Platinendicke, Oberflächenbehandlung und Maßgenauigkeit, was die Anforderungen an die Platine lockert.

Dieser Vorzug, kombiniert mit den niedrigen Kosten des Steckverbinders, bietet bedeutende Vorteile.

KEL, dessen Serie 8300 die DIN41612/IEC603-2-Normen erfüllt, hat mit der Erweiterung seiner ivertierten -Serie 8400 auf den Bedarf nach verschiedenartigen Verbindungskombinationen (horizontale, vertikale und gestapelte Verbindung) reagiert.

KEL’s neuer "VA"-Typ ändert das Bild der DIN-Steckverbinder vollkommen, indem er ein Vorteil mit Polaritätsvarianten zu einem wirtschaftlichen Preis bietet.

Anwendungen

Eigenschaften

・Ein Gesamtpreisvorteil gegenüber Card Edge-Steckverbindern

・Ermöglicht Standardisierung auf DIN41612 und IEC603-2

・Verschiedene Varianten befriedigen die meisten Anwendungen

・Das Verbinden ist aufgrund des einzigartigen Kontaktdesigns einfach und zuverlässig

・Horizontale, vertikale und gestapelte Verbindungskombinationen

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes P.B.T (UL94V-0)
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Kontaktbereich; Gold über Nickel
Anschlussbereich; Zinn-Kupfer über Nickel
Elektrische Eigenschaften
Stromstärke 2 A pro Kontakt[8300/8301/8311/8400]
1 A pro Kontakt[8330/8331/8341/8431/8440]
Kontaktwiderstand Max. 20 mΩ
Dielektrische Stehspannung 1000 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1.000.000 MΩ bei 500 V Gleichstrom
Einschubkraft MAX. 120 g/ 1 Pol
Abzugskraft MIN. 15 g/ 1 Pol
Abzugskraft pro 1 Pol mit 0,56 mm Stahllehre: MIN. 0,15 N (15,3 g)
Kontaktretention MIN. 20 N (2,04 kg)
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:160Treffer
Part Number Produktübersicht
8300-032-280-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, Wire-Wrap, gerade, 32-polig
8300-032-281-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, DIP, gerade, 32-polig
8300-048-280-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, Wire-Wrap, gerade, 48-polig
8300-048-281-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, DIP, gerade, 48-polig
8300-050-280-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, Wire-Wrap, gerade, 50-polig
8300-050-281-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, DIP, gerade, 50-polig
8300-064-280-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, Wire-Wrap, gerade, 64-polig
8300-064-281-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, DIP, gerade, 64-polig
8300-096-280-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, Wire-Wrap, gerade, 96-polig
8300-096-281-N Zweiteiliger DIN-Steckverbinder, Rastermaß 2,54 mm, Buchse, DIP, gerade, 96-polig
