8806/8807 Serie

  • Steckverbinder mit 1.27-mm-Raster
  • top_rosh.gif

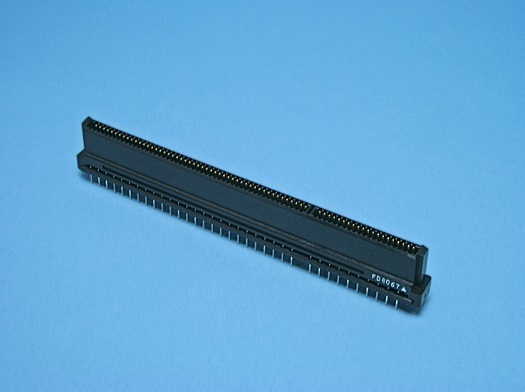

Zweiteilige-Steckverbinder mit 1,27-mm-Raster / Multi-Pol-Steckverbinder

Die Serie 88 macht vollen Gebrauch vom Konzept der geradenProfil-Konstruktion mit zwei seitlichen Kontaktpunkten und bietet, dank der dreiseitigen schützenden Formgebung, eine hervorragende Positionierung.

Als ein Standard auf dem Gebiet der Halbrastersteckverbinder rühmt sich diese Serie darüber hinaus einer breiten Auswahl an Varianten mit erwiesener Erfolgsgeschichte.

Die 8806- und 8807-Steckverbinder repräsentieren die Mehrfachkontakt-Steckverbinder der Serie 8800.

Im Besonderen sind die Steckverbinder mit Kontaktanzahlen von 120 bis 200 erhältlich und unterstützen zusätzlich die Verbindung in drei Dimensionen in Form von Stapelung, vertikaler Montage und horizontaler Montage.

Varianten mit oder ohne Flansche können in unterschiedlichen Situationen eingesetzt werden.

Die Steckverbinder sind mit Lamellen im 100-Kontakte-Intervall versehen, um eine hohe Festigkeit zu gewährleisten; und selbst mit einem Halbrasterformat können Mehrfachkontakt-Steckverbinder einer 200-Kontakte-Konfiguration realisiert werden.

Anwendungen

Eigenschaften

・Dank der geraden Profil-Konstruktion mit zwei seitlichen Kontaktpunkten profitieren diese Steckverbinder von niedrigem Kraftaufwand beim Einstecken und Herausziehen und konsistent hoher Kontaktkraft

・Der Isolator ist so konstruiert, dass eine glatte Verbindung gewährleistet ist

・Der Aufbau verhindert falsches Einstecken

・2 Typen; mit Flanschen (ohne Haken) und ohne Flansche (mit Haken)

・5 Größen, von 120 bis 200 Polen

・Niedrige Einsteck- und Abzugskraft, 13,7 kg bzw. 6,6 kg bei 200-poligem Steckverbinder

* Abhängig von der Kombination der Anzahl der Stifte und des passenden Typs können die Steckverbinder dieser Serie möglicherweise Stromkapazitäten verarbeiten, die den Nennstrom überschreiten. Bei Fragen wenden Sie sich bitte an einen KEL-Vertriebsmitarbeiter.

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes 66-Nylon (UL 94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Kontaktbereich; Gold über Nickel
Anschlussbereich; Zinn-Kupfer über Nickel
Material der Montagehalterung Kupferlegierung
Finish der Montagehalterung Verzinntes Kupferblech
Elektrische Eigenschaften
Stromstärke 0,5 A pro Kontakt
Kontaktwiderstand Max. 25 mΩ
Dielektrische Stehspannung 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1000 MΩ bei 500 V Gleichstrom
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:80Treffer
Part Number Produktübersicht
8806-120-170L-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder, mit Flanschen, gewinkelt, 120-polig
8806-120-170LD-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder (mind. 0,25 μm vergoldet), mit Flanschen, gewinkelt, 120-polig
8806-120-170S-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder, mit Flanschen, gerade, 120-polig
8806-120-170SD-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder (mind. 0,25 μm vergoldet), mit Flanschen, gerade, 120-polig
8806-140-170L-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder, mit Flanschen, gewinkelt, 140-polig
8806-140-170LD-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder (mind. 0,25 μm vergoldet), mit Flanschen, gewinkelt, 140-polig
8806-140-170S-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder, mit Flanschen, gerade, 140-polig
8806-140-170SD-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder (mind. 0,25 μm vergoldet), mit Flanschen, gerade, 140-polig
8806-160-170L-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder, mit Flanschen, gewinkelt, 160-polig
8806-160-170LD-F Zweiteiliger Steckverbinder, Rastermaß 1,27 mm, Buchse, Multipin-Steckverbinder (mind. 0,25 μm vergoldet), mit Flanschen, gewinkelt, 160-polig
