8903N-FS Serie

  • Steckverbinder mit 1.27-mm-Raster
  • top_rosh.gif

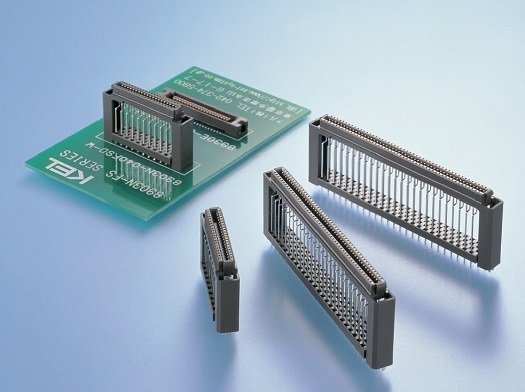

Zweiteilige-Niedrigprofil-Steckverbinder mit 1,27-mm-Raster / Typ mit flexibler Stapelung

Die Serie 89 der Halbraster-Steckverbinder mit Niedrigprofil nutzt das Konzept der sicher sitzenden Einpunkt-Kontaktion.

Dieses Produkt, das über das kompakteste Design und niedrigste Profil aller Halbraster-Steckverbinder von KEL verfügt und sich zudem durch einen Führungsmechanismus auszeichnet, ist ideal zur Kombinierung mit SMT-Anwendungen.

Die 8903N-FS-Serie besteht aus Steckverbindern des Typs mit flexibler Stapelung mit derselben Form und Abmessung, wie die der Reihe 8903.

Diese Serie - die einen hervorragenden Ruf in praktischen Situationen erworben hat - bot die Basiskonstruktion der 8903N-FS-Steckverbinder; entsprechend können die 8903N-FS-Steckverbinder so, wie sie sind, an solche Steckverbinder gekoppelt werden, die auch mit der 8903-Serie kompatibel sind (z. B. 8913-XXX-178SX-X, 8913-XXX-178MSX-A, 8930E-XXX-178MS und 8931E-XXX-178X).

Standardteile bieten Stapelhöhen von 20, 22, 24, 26, 28 und 30 mm; KEL kann jedoch auch Steckverbinder mit anderen Höhen zwischen 20 und 32 mm zur Verfügung stellen.

Wenden Sie sich bitte an Ihre örtliche Verkaufsniederlassung, um weitere Einzelheiten unserer flexiblen Steckverbinder zu erfahren.

Anwendungen

Eigenschaften

・Höhen zwischen 20 und 32 mm werden ebenfalls auf eine hochflexible Weise unterstützt.

・Die Standard-Stapelhöhen sind 20, 22, 24, 26, 28 und 30 mm (0,787", 0,866", 0,945", 1,024", 1,102", 1,181").

・Die Serie 8903N-FS passt mit den Serien 8913/8930E/8931E zusammen

・Die Serie 8903N-FS passt mit den Serien 8913/8930E/8931E zusammen

・Sechs Größen: 40, 50, 60, 68, 80 und 100 Pole

・Zuverlässiges Kontaktdesign

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes PBT (UL 94V-0), Braun
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel (Kontaktbereich)
Zinn-Kupfer über Nickel (Anschlussbereich)
Elektrische Eigenschaften
Stromstärke 0,5 A pro Kontakt
Kontaktwiderstand Max. 40 mΩ (ausschließlich Leiterwiderstand)
Dielektrische Stehspannung 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1000 MΩ min. bei 500 V Gleichstrom
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:72Treffer
Part Number Produktübersicht
8903N-040FS-T-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 20 mm), Buchse, 40-polig
8903N-040FS-U-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 22 mm), Buchse, 40-polig
8903N-040FS-V-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 24 mm), Buchse, 40-polig
8903N-040FS-W-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 26 mm), Buchse, 40-polig
8903N-040FS-Y-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 28 mm), Buchse, 40-polig
8903N-040FS-Z-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 30 mm), Buchse, 40-polig
8903N-040FSD-T-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 20 mm), Buchse, mind. 0,25 μm vergoldet), 40-polig
8903N-040FSD-U-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 22 mm), Buchse, mind. 0,25 μm vergoldet), 40-polig
8903N-040FSD-V-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 24 mm), Buchse, mind. 0,25 μm vergoldet), 40-polig
8903N-040FSD-W-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, flexibles Stapeln (Stapelhöhe: 26 mm), Buchse, mind. 0,25 μm vergoldet), 40-polig
