8900 Serie

  • Steckverbinder mit 1.27-mm-Raster
  • top_rosh.gif

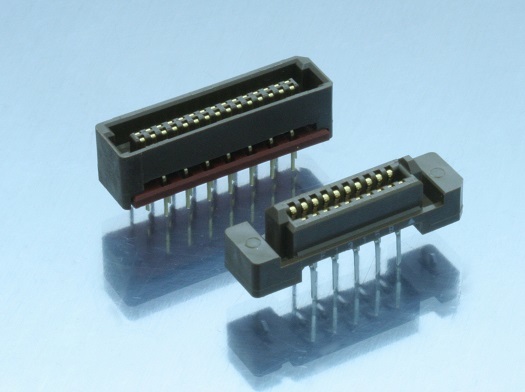

Zweiteilige-Niedrigprofil-Steckverbinder mit 1,27-mm-Raster

Die Serie 89 der Halbraster-Steckverbinder mit Niedrigprofil nutzt das Konzept der sicher sitzenden Einpunkt-Kontaktion. Dieses Produkt, das über das kompakteste Design und niedrigste Profil aller Halbraster-Steckverbinder von KEL verfügt und sich zudem durch einen Führungsmechanismus auszeichnet, ist ideal für SMT-Anwendungen.

Die Steckverbinder der 8900-Serie sind ein praktischer Standard für Wechselmedien-Anwendungen, wie in Laptop-Computern eingesetzt, geworden.

Darüber hinaus bietet die abgewinkelte Variante drei Reihen von Endkontakten, um die hochdichte Montage zu realisieren.

Mit fünf Varianten von Stapelhöhe zwischen 7 und 12 mm und acht Varianten von Kontaktanzahl zwischen 20 und 120 ermöglichen diese Steckverbinder Anwendungen in vielfältigen Situationen.

Selbstverständlich können Verbindungen in drei Dimensionen, in Form von Stapelung, vertikaler Montage und horizontaler Montage, hergestellt werden.

* In einigen Fällen ist es möglich, dass Steckverbinder dieser Serie Nennstrom jenseits der angegebenen Kapazität entsprechen, je nach Kombination der Anzahl der Pins und des Anschlusstyps. Bitte kontaktieren Sie einen KEL-Vertreter.

Anwendungen

Eigenschaften

・Niedrige Einsteck- und Abzugskraft

・Der Verbindungsprozess ist zuverlässig und selbst-ausrichtend

・Führungsstifte gewährleisten glattes Verbinden und Trennen

・Der Isolator schützt die Kontakte vor Beschädigung und Bruch

・Der PPS-Isolator bietet hohe Temperaturfestigkeit

・Gestapelte Verbindungshöhen von 7, 8, 9, 10 und 12mm (0,276, 0,315, 0,354, 0,394 und 0,472")

・Acht Größen: 20, 30, 40, 50, 60, 80, 100 und 120 Pole

・Hörbarer „Klick“ versichert den Benutzer die vollständigen Verbindung

・Drei Varianten: Horizontal, vertikal und gestapelt

・3 Reihen von Anschlüssen sparen Platinenplatz

* Abhängig von der Kombination der Anzahl der Stifte und des passenden Typs können die Steckverbinder dieser Serie möglicherweise Stromkapazitäten verarbeiten, die den Nennstrom überschreiten. Bei Fragen wenden Sie sich bitte an einen KEL-Vertriebsmitarbeiter.

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes PPS (UL 94V-0), Braun
※Ausrichtungsplatte: Glasgefülltes Nylon 66 (UL 94V-0), Braun
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Kontaktbereich; Gold über Nickel
Anschlussbereich; Zinn-Kupfer über Nickel (Buchse)
Gold über Nickel (Stecker)
Elektrische Eigenschaften
Stromstärke 0,5 A pro Kontakt
Kontaktwiderstand Max. 40 mΩ
Dielektrische Stehspannung 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1000 MΩ min. bei 500 V Gleichstrom
Einsteckkraft Max. 1,9 kg / 20-polig, Max. 3,8 kg / 40-polig
Max. 5,7 kg / 60-polig, Max. 9,5 kg / 100-polig
Abzugskraft Min. 0,3 kg / 20-polig, Min. 0,6 kg / 40-polig
Min. 0,9 kg / 60-polig, Min. 1,5 kg / 100-polig
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:192Treffer
Part Number Produktübersicht
8901-020-177L-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Buchse, mit Flanschen (mit Haken), gewinkelt, 20-polig
8901-020-177LD-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Buchse, mit Flanschen (mit Haken), mind. 0,25 μm vergoldet, gewinkelt, 20-polig
8901-020-177S-A-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 7, 9 mm, Buchse, mit Flanschen (mit Haken), gerade, 20-polig
8901-020-177S-B-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 8, 10 mm, Buchse, mit Flanschen (mit Haken), gerade, 20-polig
8901-020-177S-D-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 10, 12 mm, Buchse, mit Flanschen (mit Haken), gerade, 20-polig
8901-020-177SD-A-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 7, 9 mm, Buchse, mit Flanschen (mit Haken), mind. 0,25 μm vergoldet, gerade, 20-polig
8901-020-177SD-B-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 8, 10 mm, Buchse, mit Flanschen (mit Haken), mind. 0,25 μm vergoldet, gerade, 20-polig
8901-020-177SD-D-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 10, 12 mm, Buchse, mit Flanschen (mit Haken), mind. 0,25 μm vergoldet, gerade, 20-polig
8901-030-177L-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Buchse, mit Flanschen (mit Haken), gewinkelt, 30-polig
8901-030-177LD-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Buchse, mit Flanschen (mit Haken), mind. 0,25 μm vergoldet, gewinkelt, 30-polig
