8900MS Serie

  • Steckverbinder mit 1.27-mm-Raster
  • top_rosh.gif

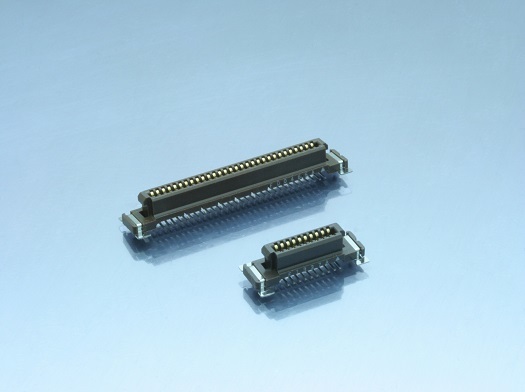

Doppelsteckverbinder im 1,27 mm Raster / SMT-kompatibel

Die 89er Serie besteht aus Steckverbindern mit Half Pitch und geringer Einbauhöhe (low-profile), mit einem Folgetyp-Einfachkontakt.
Es handelt sich um einen der kleinsten low-profile Half-Pitch Steckverbinder, der mit einem Steuermechanismus ausgestattet und SMT-kompatibel ist.

Dieses Produkt ist SMT-tauglich.
Links und rechts angebrachte Haltegabeln reduzieren die Kontaktlast.
Produkte mit Stapelhöhen von 7 mm und 8 mm und mit acht verschiedenen Pin-Anzahlen zwischen 20 und 120 Pins sind erhältlich.

Anwendungen

Eigenschaften

・Das zuverlässige Design gewährleistet ausreichende Kontaktstärke und Nachgiebigkeit.

・Geringe Einschub- und Abzugskraft werden durch den doppelseitigen Kontakt ermöglicht.

・Dreiseitiger Formschutz verhindert Kontaktdeformierung.

・PPS-Harz dient als Isolatormaterial und ist mit Aufschmelzlötung kompatibel.

・Haltegabeln dienen der Lastreduzierung.

* Produkte mit 20 bis 60 Pins können auch mit Prägung versandt werden. Wenden Sie sich bei Fragen bitte an einen KEL-Vertreter.

Spezifikationen

Material und Beschichtung
Isolatormaterial PPS (mit Fiberglas) UL94V-0, naturbelassen (braun)
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung [8903MS] Vernickelte Basis
(Kontakt) Vergoldete Oberfläche
(Rest) Verkupfert und verzinnte Oberfläche
[8913MS] Vernickelte Basis, vergoldete Oberfläche
Haltegabelmaterial Kupferlegierung
Haltegabeloberfläche Vernickelte Basis, vergoldete Oberfläche
Elektrische Eigenschaften
Stromstärke 0,5 A pro Kontakt
Kontaktwiderstand Max. 40 mΩ
Dielektrische Stehspannung 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1000 MΩ min. bei 500 V Gleichstrom
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:48Treffer
Part Number Produktübersicht
8903-020-177MS-A-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 7, 9 mm, SMT, Buchse, 20-polig
8903-020-177MS-B-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 8, 10 mm, SMT, Buchse, 20-polig
8903-020-177MSD-A-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 7, 9 mm, SMT, Buchse (mind. Au 0,25 μm Semi-Standard), 20-polig
8903-020-177MSD-B-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 8, 10 mm, SMT, Buchse (mind. Au 0,25 μm Semi-Standard), 20-polig
8903-030-177MS-A-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 7, 9 mm, SMT, Buchse, 30-polig
8903-030-177MS-B-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 8, 10 mm, SMT, Buchse, 30-polig
8903-030-177MSD-A-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 7, 9 mm, SMT, Buchse (mind. Au 0,25 μm Semi-Standard), 30-polig
8903-030-177MSD-B-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 8, 10 mm, SMT, Buchse (mind. Au 0,25 μm Semi-Standard), 30-polig
8903-040-177MS-A-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 7, 9 mm, SMT, Buchse, 40-polig
8903-040-177MS-B-F Zweiteiliger Steckverbinder (Low Profile), Rastermaß 1,27 mm, Stapelhöhe: 8, 10 mm, SMT, Buchse, 40-polig
Produktliste:48Treffer
