8602E Serie
- Steckverbinder mit 0.635-mm-Raster

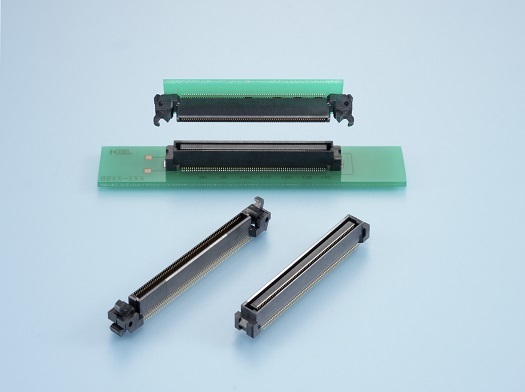

Die "8602E-Serie" besteht aus Platinen-Doppelsteckverbindern mit einem Raster von 0,635 mm (Viertelraster), die mit einem Paarungssperrmechanismus ausgestattet sind. Aus der gleichen Produktgruppe sind die "8600-Serie" Platinen-Steckverbinder im 0,635 mm Raster und die "8622E-Serie" Platinen-Kabel-Steckverbinder erhältlich.
Die "8602E-Serie" ist die gleiche wie die "8600-Serie" und die "8622E-Serie", abgesehen von ihrer geringeren Größe und einer festeren Struktur, die bei der Paarung Wackeln verhindert.
Der innovative, von KEL entwickelte Sperrmechanismus (Auswurfsperre) ist ein wichtiger Teil dieses Produktes.
Beim Einschub stellt sich die Sperre automatisch auf geschlossen, begleitet von einem Klicken. Die ermöglicht eine verlässliche Plattenverbindung.
Der Sperrmechanismus macht die Benutzung von Schrauben auf der Platte überflüssig. Dies ist besonders wichtig für die Verbindung mit kleinen Platten, wie Speichermodulen.
Die Serie hat eine große Anzahl an Pins, wie 60, 140 und 160, und ist demnach auf eine breite Spanne an Geräten, wie Spielgeräte, Industrieausrüstung und Büroausstattung, anwendbar.
Der Anschlusssteckverbinder der "8602E-Serie" verwendet Steckverbinder der "8630E-Serie", die gleichen wie die der "8622E-Serie".
Die "8630E-Serie" kann auch an die Empfangsseite der "8600-Serie" angeschlossen werden.
Die "8630E-Serie" kann an drei verschiedene Arten von Steckverbindern angeschlossen werden, was ein flexibleres Plattenlayout ermöglicht.
Anwendungen
Eigenschaften
-
・Platinen-Verbinder mit 0,635-Raster. (One Touch -Sperrauswurfsystem)
・Zuverlässige Verbindung mit effektivem 1,4-mm-Kontaktversatz.
・Drei Größen: 60, 140 und 160 Pole.
・Zum Verhindern von Falscheinsetzung konzipiert.
・Koplanarität von 0,1 mm.
・Gestapelte Verbindungshöhe von 8 mm.
Spezifikationen
-
Material und Beschichtung Isolatormaterial Glas-gefülltes LCP (UL94V-0), Schwarz Kontaktmaterial Kupferlegierung Kontaktbeschichtung Gold über Nickel Material der Sperre Glas-gefülltes 6T-Nylon (UL94V-0), Grauweiß Hub- und Schwenkkappen-Material Glas-gefülltes 6T-Nylon (UL94V-0), Grauweiß -
Elektrische Eigenschaften Stromstärke 0,5 A pro Kontakt Kontaktwiderstand max. 50 mΩ Dielektrische Stehspannung 200 V Wechselstrom für 1 Minute Isolationswiderstand min. 100 MΩ bei 250 V Gleichstrom Betriebstemperatur -40 °C bis +85 °C
Herunterladen Dokument
| Katalog |
|
|---|---|
| Paarungsliste |
|
| Produktübersicht |
|
Produktliste
| Part Number | Produktübersicht |
|---|---|
| 8602E-060S | Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Auswerfer, Buchse, SMT gerade, ohne Pick&Place-Kappe, 60-polig |
| 8602E-060S-P | Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Auswerfer, Buchse, SMT gerade, mit Pick&Place-Kappe, 60-polig |
| 8602E-140S | Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Auswerfer, Buchse, SMT gerade, ohne Pick&Place-Kappe, 140-polig |
| 8602E-140S-P | Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Auswerfer, Buchse, SMT gerade, mit Pick&Place-Kappe, 140-polig |
| 8602E-160S | Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Auswerfer, Buchse, SMT gerade, ohne Pick&Place-Kappe, 160-polig |
| 8602E-160S-P | Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Auswerfer, Buchse, SMT gerade, mit Pick&Place-Kappe, 160-polig |
| 8630E-060S | Rastermaß 0,635 mm, IDC für FC-Steckverbinder 0,635 mm (AWG#30), Stecker (boardseitiger Steckverbinder), gerade SMT-Ausführung, ohne Pick&Place, 60-polig |
| 8630E-060S-P | Rastermaß 0,635 mm, IDC für FC-Steckverbinder 0,635 mm (AWG#30), Stecker (boardseitiger Steckverbinder), gerade SMT-Ausführung, ohne Pick&Place, 60-polig |
