8600-Serie

  • Steckverbinder mit 0.635-mm-Raster
  • top_rosh.gif

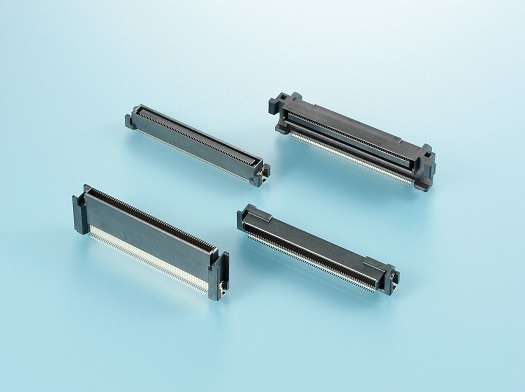

Doppelsteckverbinder im 0,635 mm Raster

Die "8600-Serie", die aus Platinen-Doppelsteckverbindern mit einem Raster von 0,635 mm (Viertelraster) besteht, wurde als nächste Generation von industriellen Steckverbindern entwickelt.
Entwickelt hauptsächlich für Industrieausrüstung, besitzt diese Serie Eigenschaften wie geringe Größe, Multipolarität und hohe Verlässlichkeit und ist gut geeignet zur Miniaturisierung und Leistungssteigerung von Geräten.

Aufgrund des hochwertigen Designs, das für industrielle Steckverbinder unabdingbar ist, wackelt nach der Paarung nichts.
Es besteht Garantie auf 500 Wiederholungen von Einschub und Abzug. Die effektive Paarungslänge beträgt maximal 2 mm und eine hohe Kontaktverlässlichkeit wird erreicht.
Während der Paarung kann man ein eindeutiges Klicken spüren und der Stechwiderstand ist hoch.
Die Formstruktur beinhaltet einen Mechanismus, der den falschen Einschub des Steckverbinders in umgekehrter Richtung verhindert.

Es handelt sich um ein benutzerfreundliches Produkt, welches auf verschiedenen Ideen, wie ausreichendem Absorbierraum (der Steckverbinder auf der Steckerseite hat eine Pickup-Abdeckung) für die automatische Montage, beruht.
Die Kompatibilität mit vertikalen, horizontalen und Stapelverbindungen gestattet verschiedene Layouts der Platinenverbindung.
Aus derselben Familie ist die 8622E-Serie an 0,635 mm Raster Doppelflachkabeln auf dem Markt erhältlich, welche verschiedene Kombinationen mit den Platinen-Steckverbindern ermöglicht.
Als ein Steckverbinder der nächsten Generation erfüllt dieses Produkt die breite Spanne an Bedürfnissen industrieller Ausrüstung.

Anwendungen

Eigenschaften

・Kompakter Platinen-Steckverbinder für mehrere Pins.

・Die effektive Paarungslänge von 2 mm gewährleistet einen höchst verlässlichen und stabilen Kontakt.

・Dreidimensionale Stapel-, horizontale und vertikale Montage ist möglich.

・Mit einem Steuermechanismus ausgestattet, der falsche Einschub verhindert.

・Kastenförmiger Steckverbinder mit hoher Kontaktverlässlichkeit.

・Dreiseitiger Formschutz verhindert Kontaktdeformierung.

・Robuste Struktur geeignet für Gebrauch in Industrieausrüstung.

・Präzises Design mit einer Koplanarität von 0,1 mm.

・Kompatibel mit automatischer Montage. SMT-artige Auslaufform.

・Kunden, die Produkte mit "FS-Typ" Buchse und ohne Pickup-Abdeckung benötigen, wenden sich bitte an einen KEL-Vertreter.

[Gebrauchshinweise] Ähnlich wie bei anderen Steckverbindern können beim Einschub oder Abzug aus schrägen Winkeln Schäden entstehen.

Spezifikationen

Material und Beschichtung
Isolatormaterial LCP (mit Fiberglas) UL94V-0, schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Material des Rückhaltebügels Kupferlegierung
Beschichtung des Rückhaltebügels Gold über Nickel
Elektrische Eigenschaften
Kontaktwiderstand max. 50 mΩ
Stromstärke 0,5 A pro Kontakt
Dielektrische Stehspannung 200 V Wechselstrom für 1 Minute
Isolationswiderstand 250 V Gleichstrom, 100 MΩ und mehr
Betriebstemperatur -40 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:32Treffer
Part Number Produktübersicht
8601-052L Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gewinkelt, mit Polklemmen, mit SMT-Montageclips, 52-polig
8601-060FL Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gerade, gewinkelt, 60-polig
8601-060FS-A-P Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gerade, wählbare Bauhöhe, mit Polklemmen, mit Pick & Place, mit SMT-Montageclips, 60-polig
8601-060FS-I Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gerade, wählbare Bauhöhe, mit Polklemmen, ohne Pick & Place, mit SMT-Montageclips, 60-polig
8601-060FS-I-P Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gerade, wählbare Bauhöhe, mit Polklemmen, mit Pick & Place, mit SMT-Montageclips, 60-polig
8601-120FL Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gerade, gewinkelt, 120-polig
8601-120FS-A-P Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gerade, wählbare Bauhöhe, mit Polklemmen, mit Pick & Place, mit SMT-Montageclips, 120-polig
8601-120FS-I-P Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gerade, wählbare Bauhöhe, mit Polklemmen, mit Pick & Place, mit SMT-Montageclips, 120-polig
8601-120L Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gewinkelt, mit Polklemmen, mit SMT-Montageclips, 120-polig
8601-140FL Zweiteiliger Steckverbinder, Rastermaß 0,635 mm, Buchse, SMT gerade, gewinkelt, 140-polig
Produktliste:32Treffer
