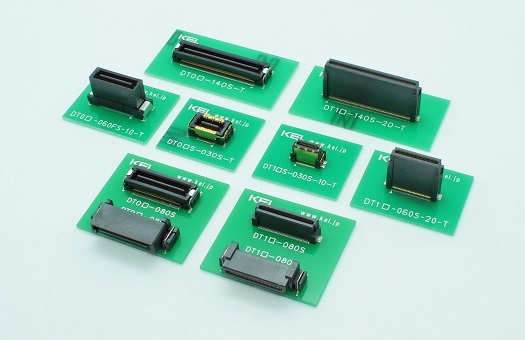

DT Serie

  • Floating-Steckverbinder
  • top_rosh.gif
0,5 mm Rastermaß Floating-Anschluss für High-Speed Transmission
test

Die DT Serie erfüllt sämtliche SATA3.0 charakteristischen Übertragungsanforderungen und ermöglicht eine High-Speed-Übertragung. Diese Serie erfüllt alle Anforderungen, einschließlich der differentiellen Impedanz (100 ±15%); differentiellen Einfügedämpfung (6 dB); am nahen Ende Überkoppelung (26 dB Verlust); Anstiegszeit (85 psec.); Bitversatz (10 psec.); und Intersymbol Interferenz (50 psec.).
Die DT-Serie verfügt über einen 0,5-mm-Raster und erreicht dennoch eine bewegliche Menge von ±0,5 mm in die XY-Richtungen, so wie die DY-Serie. Sie sorgt auch für eine effektive Verbindungshöhe von 1,5 mm.
Einer der größten Vorteile des Verbindungssteckers der DT-Serie ist die dreidimensionale Montagevorrichtung. Kein anderer Hersteller besitzt erdfreie Steckverbindungen, die auf Platten montiert werden können, welche horizontal, vertikal oder gestapelt angeschlossen werden. Darüber hinaus ist die DT-Serie mit einer großen Anzahl an Kontakten verfügbar.
Zur Zeit kann KEL die DT-Serie mit bis zu 240 Kontakten in Masse produzieren.

Anwendungen

Eigenschaften

・0,5-mm-Raster Floating-Anschluss für High-Speed-Übertragung.

・High-Speed serielle Übertragung im SATA-Standard-Ebene unterstützt werden, das alle Übertragungseigenschaften erforderlich durch die SATA Rev 3.0.

・Ortsfehler Offsets ± 0,5 mm in der XY-Richtung.

・Hohe zuverlässige Design mit effektiven Kontakt Verschiebung von 1,5 mm. (0,059")

・Horizontal, Vertikal und Stacked Paarungskombinationen.

・Große Unterschiede in der Anzahl der Kontakte (30, 40, 60, 80, 100, 140 und 240 Pins) angeboten, die Bedürfnisse für Mehr Pinzahl Anwendungen.
* 240 Pin-Typ rechten Winkel ist in der Entwicklung. Weitere Variationen werden sequentiell hinzugefügt werden.

・Die bogenförmigen Kontakte verhindern Fremdkörper verfängt.

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes LCP (UL94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Material der Halteklammer Kupferlegierung
Beschichtung der Halteklammer Zinn über Nickel
Elektrische Eigenschaften
Stromstärke 0,4 A pro Kontakt
Kontaktwiderstand Max. 80 mΩ
Dielektrische Stehspannung 200 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 100 MΩ bei 250 V Gleichstrom
Betriebstemperatur -40 °C bis +105 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:52Treffer
Part Number Produktübersicht
DT00-030L High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gewinkelt, 30-polig
DT00-030S-T High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gerade, 30-polig
DT00-040L High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gewinkelt, 40-polig
DT00-040S-T High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gerade, 40-polig
DT00-060L High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gewinkelt, 60-polig
DT00-060S-T High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gerade, 60-polig
DT00-080L High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gewinkelt, 80-polig
DT00-080S-T High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gerade, 80-polig
DT00-100L High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gewinkelt, 100-polig
DT00-100S-T High-Speed-Übertragung, Rastermaß 0,5 mm, Floating-Steckverbinder , Buchse (schwimmende Seite), ohne Polklemmen, gerade, 100-polig
Produktliste:52Treffer
